Blocksteckkarte 1405-5A (6A)
Anschluss von 2 Blöcken, Mehrzugbetrieb ohne Lokdecoder,  (auswahlsweise mit Lokdecoder im VDC-Analogbetrieb)
Pepulste Geschwindigkeitsregelung bis Nennfahrleistung 5Amp. für den Einsatz bei Nenngrösse 0m/0-IIm, bei hohem Leistungsbedarf Mehrfachtraktionen, lange beleuchtete Züge, grosse Steigungen. Enthält den Leistungsteil, Datenteil, Symetrische stabilisierte Belegtmeldung, Spannungsregelung auf einer Karte vereint.  Dadurch das  die Spannungsstabilisierung auf der Karte integriert wurde, können nicht stabile Trafofahrstromnetzteile Verwendung finden. Pro Fahrtrichtung und Block, Anlagentopografisch erforderlich einstellbare Fahrspannung.


Unterschiedliches zu Blockkarten (8705) 9505, 9515:
Verlässliche Belegtmeldungsanzeige im GBS-Spurplan und BStw bei stehendem Zugsverband.

Im Zugsverband darf jede Wagenachse mit Festwiderstand ab 4k7 – 10kOhm markiert sein, bei Achsmarkierungen mit Widerstandslack unterer Schwellwert 3k-4kohm pro Achse, minimalster Wert 500 Ohm pro Wagen.

Das abfallen mehrerer Gleisabschnittsbelegungen im Haltfall tritt nicht auf, gleichzeitig wurde Vorkehrung geschaffen das Glockenanker (Faulhaber-Maxon) getriebene Fahrzeuge im Haltfall stehen bleiben.

In den PWM Pulspausen liegt die Fahrtrichtungsgepolte +/- Belegtmelder-Hilfsspannung an.
Das begünstigt den Betrieb mit Decoder bestückten Fahrzeuge im Analogbetrieb, wenn diese automatisch PWM-Analogspannung erkennen und umschalten.

GBS-belegtmeldung



Zusätzliche Information

Gewicht 0.400 kg
Größe 17 × 10 × 2 cm
MpC-kompatibel

Gemischt einzetzbar mit anderen Blocksteckkarten.

Einsparung

Beim Einsatz der Leistungsstarken Blockkarten 1405 ab 3 bis 6A. ¦ 1 x 19" Rahmen-Platzbedarf, Blocksteckplatz Pak 13m-GP15, ¦ Installationsaufwand.

1405-var

Diese Variante enthält keine Fahrspannungsstabilisierung und ist vergleichbar mit der Karte 9515.

Anschlüsse

2 Blockgleisabschnitte für den Mehrzugbetrieb ¦ 4 Schalter, Taster oder Weichenrückmeldungen.

Fahrspannung/Sicherheit

18 bis 25VDC 0-IIm. ¦ Ueberlastsicherung pro Block und Fahrtrichtung separat, einstellbar sind Strom und Sperrzeit.

Produkt ids

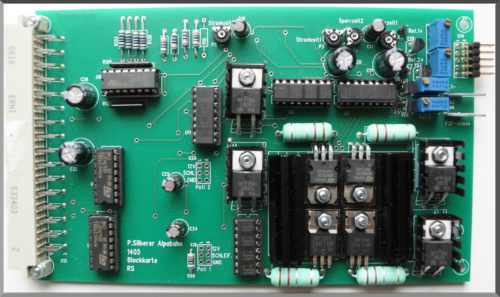

Backsite: Fotot TAN DataMatrix Masse 8.8mm ¦ SMD Komponentenprüfung AOI Frontsite

Rohs

Bleifrei SMD-Bauteile, Maschinell bestückt und gelötet, Bauteilprüfung durch AOI. max. Sicherheit und Betriebszuverlässigkeit.
