Modul-Testanlage

 Zurzeit wird an einer Modulartigen Testanlage gebaut, Besichtigung möglich bitte Voranmelden.

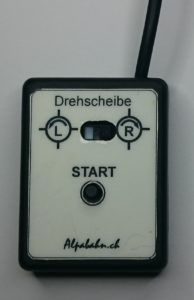

In losen Abständen über Entwicklungsstand der geplanten Peco-Drehscheibensteuerung lesen sie hier mehr

BW-RS-Lennep Ep. I-II-III/IV  1889 bis Auflösung 1964

Bw-Lennep

Bau Update Nov. 2017 zu Gunsten Digital 🙂

Die Gleisanlage ist soweit verlegt, die Verdrahtung ist Modulbezogen dh. jedes Modellmodul erhält die passenden Moduldecoder.
Die Datenverbindung erfolgt bequem über den SX0/SX1 Bus zur Zentrale ZS2  (Selectrix-BUS-Verteiler)

Die Stromversorgung zu den Verbraucher geschieht über 7 Sammelleitungen 0.5 mm2 unter den Anlagemodulen durchgängig steck-/trennbar angeordnet.

Gewählte Kabelfarben:
rot                 von Zentrale zu BMMiba3 rechte angeschlossene Schiene   (blau nach Stärz )
sw                 von Zentrale an durchgehende linke Schiene (rot nach Stärz )
gelb              GND BMMiba
weiss            noch frei  zB. Beleuchtung
grau              noch  frei
rot/braun      Stromversorgung Peripherie: 15V AC/DC
rot/sw           Zentrale Trafo 19VAC

Stromversorgung zu bestimmten Moduldecoder, Weichen, Funktionsmodellen.
schwarz/rot  od.  braun/rot      Kabel 0.25-0.5mm2
Schaltnetzteil SNT 15-17VDC/10A / 14VAC/5A Trafo.
Zentrale ZS2 separates Trafonetzteil 14VAC/5A Trafo

DSC_0043

Aktuell wird am Einbau der Digital-Steuerung weiter gemacht, Selectrix/DCC/WDP
Zur Anwendung kommen Moduldecoder:
BMMiba3                      Gleis-Belegtmeldung and Aktionen.
WD3, Servo 0210         Weichenantriebe
SXHT Servo                 Lokschuppen Tore
LD3, TEM                     Bockkran

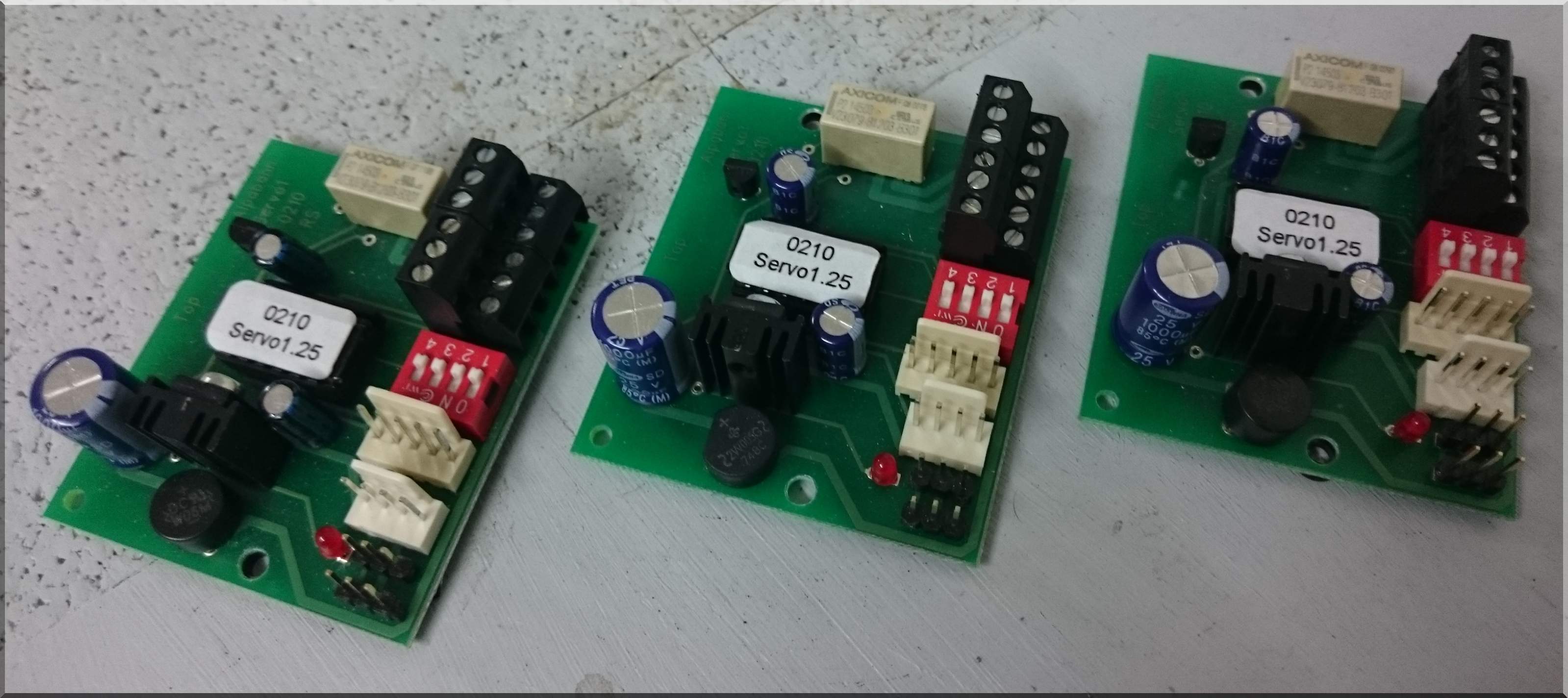

Servodec0210-DSC_0062

Servodecoder RSHT-0210  www.alpabahn.ch

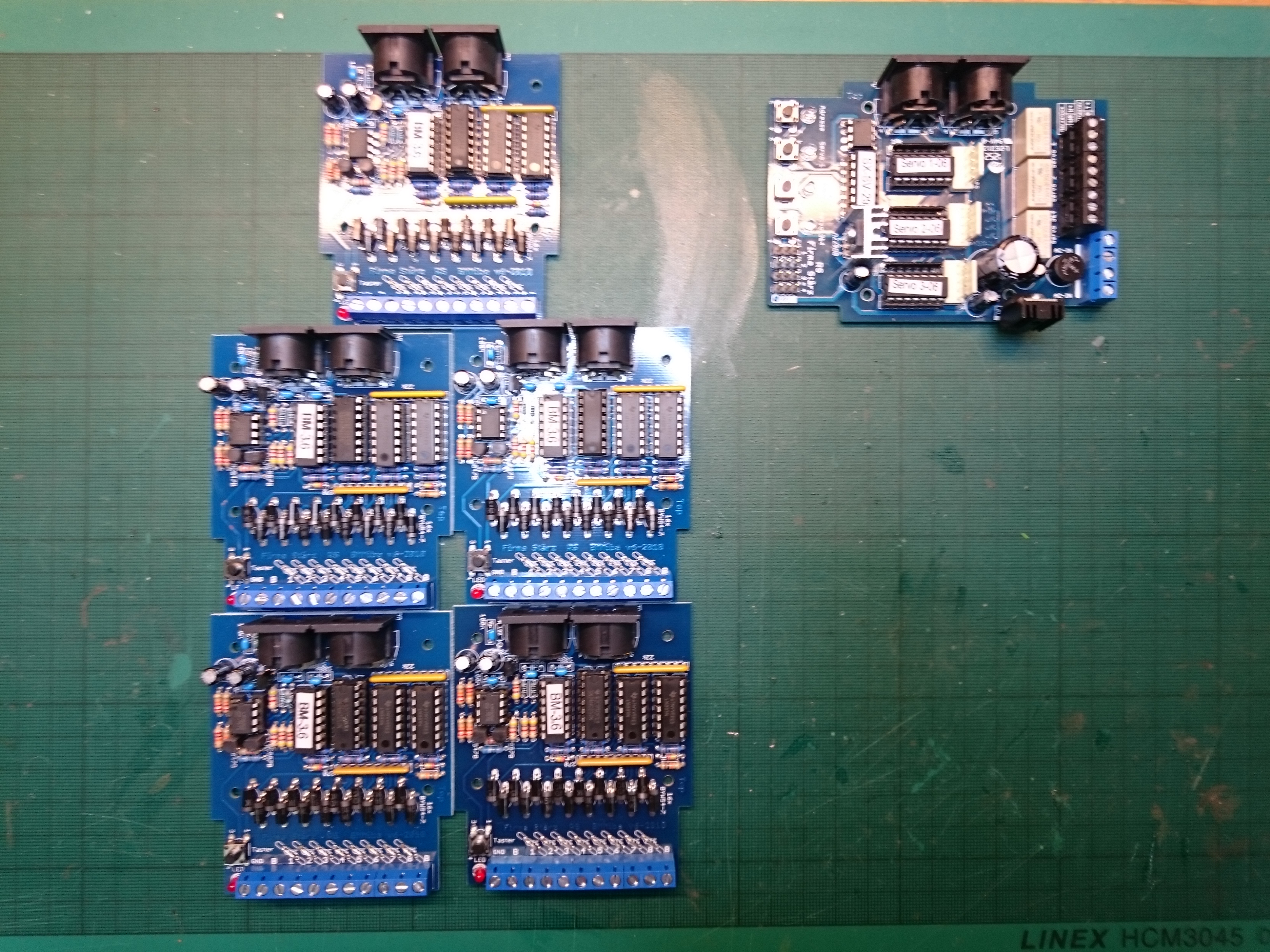

DSC_0006[1]

BMMiba3/Servodecoder











Thema Eigenbau Funktionsmodelle

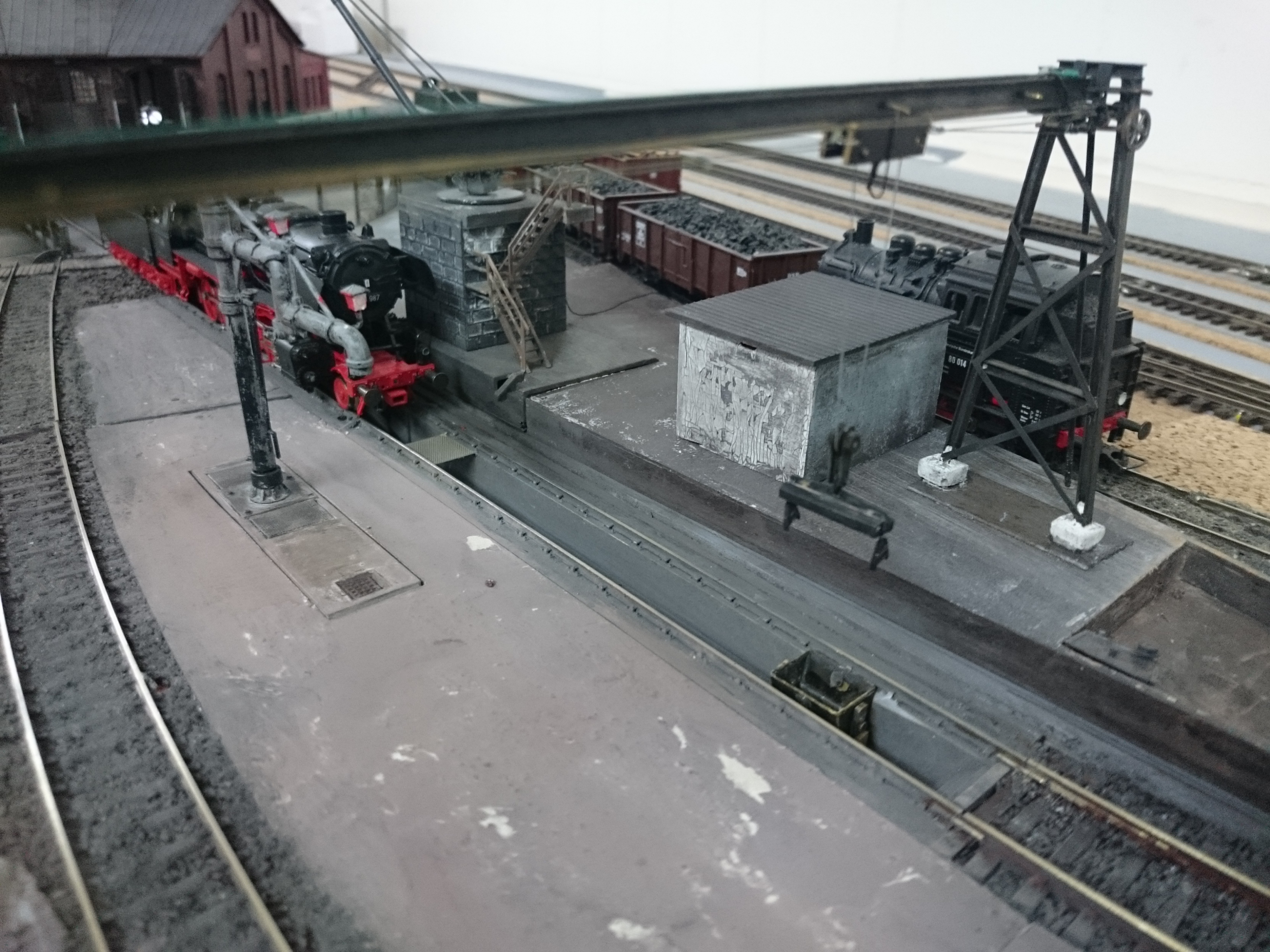

Der Seilzug Bockkran ist Betriebsbereit installiert und wird über eine Ansteuerelektronik Manuell oder Programmgesteuert bedient.
Besonderheiten in Funktion und Ausführung:
Mit echtem Seilzug über mini rollen mittels hauchdünnen Faden extrem reißfest, Anschmigsam an kleinste Wellendurchmesser
Horizontal 6 Pos.  Vertikal 5 Pos.
Echtes An-/abkuppeln der Hunten.
autom. Entleerung (Kippen) des Schlackenhunts.
Ausführung in Handarbeit konstruiert und gefertigt aus Messing Profilen.
Einbindung in Programmgesteuerte Abläufe od. Handbetrieb.

DSC_0052

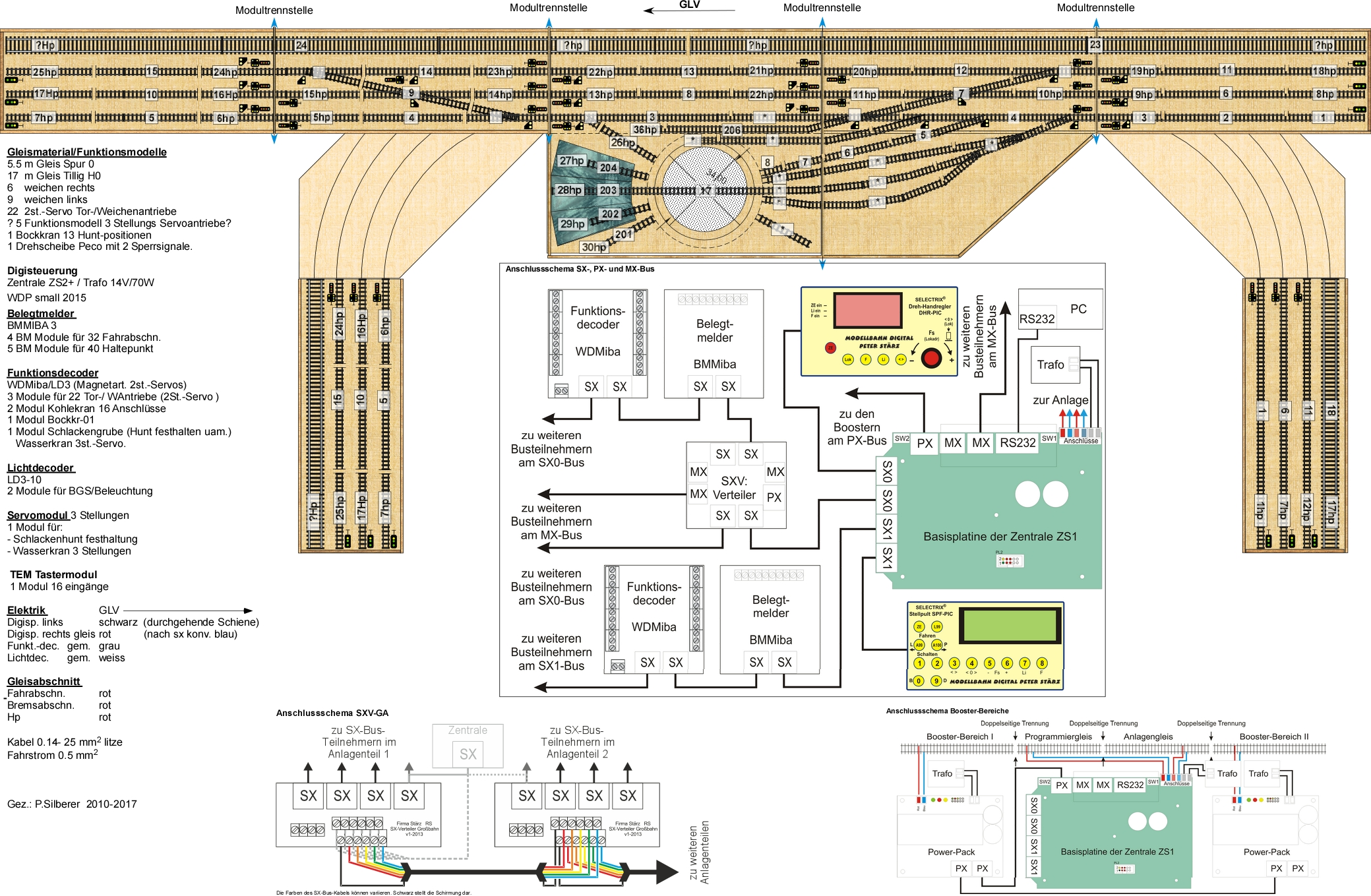

Aktueller Uebersichtsplan Selectrix SX2/DCC

Kopie von demomodselectrix


Bau Update Aug. 2016:

Entscheidung Analog oder Digital?

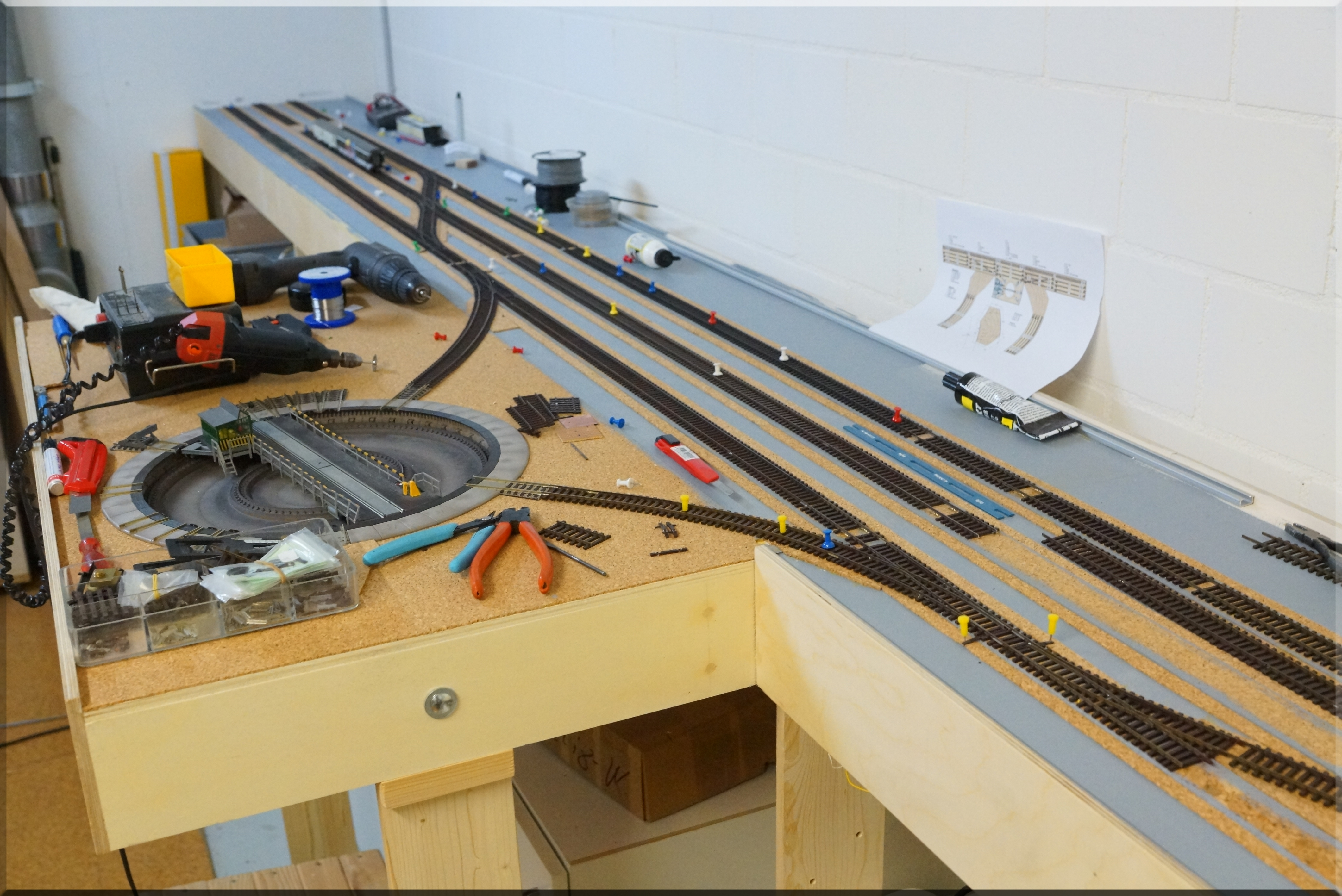

Aktuelles Bild zur Modultestanlage mit Peco Drehscheibe HO.
Vorsehung für Gleichstrom Analog od. Digitalbetrieb (Selectrix / DCC)

Betriebsbereite Funktionsmodelle:
– Drehscheibe mit neuem Positionierantrieb für Hand-/Automatik, Fahrstrassenbetrieb.
– 3-Ständiger Rundlokschuppen mit Hand od. Automatisiertem Torantrieb, Nachtbeleuchtung.
– Wasserkran für 3-Stellungen deckt 2 Gleise ab, Fahrstrassenintegriert für Automatiken.

In Arbeit sind Eigenbau Funktionsmodelle:
2 voll funktionsfähige positionierbare Kohlekrane für Kohlen-Schlackenhunte ua.
1 Bockkran nach original BW Rs-Lennep voll funktionsfähiger Hand und Programmbetrieb.
Div. BW-Ausstattung im Detail sind angedacht, Anregungen dazu sind willkommen! 🙂

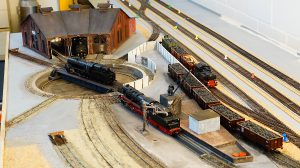

DSC01369


Nach der Gleisverlegung, folgt die Festlegung der  Gleistrennungen für Block-Belegtmelderabschnitte für bremsen und halten.
Hernach die Stromversorgung-Gleis-Weichenantriebsverdrahtung unter den Modulen, die mittels mehrpoligen Steckersystem trennbar bleiben. Die Steuerungselektronik mit PC, wird unter dem BW platziert und über eine markierte Steckerbatterie adaptiert.
Nach diesen arbeiten folgt ein Fahrtest mit verschiedenen Fahrzeugen, um die optimale Placierung der Lichtsignale festzulegen, danach geht’s an den Einbau der selbstgebauten Lichtsignale SBB.

Anmerkung: Im BW Lennep.de werden Deutschen Signale platziert.

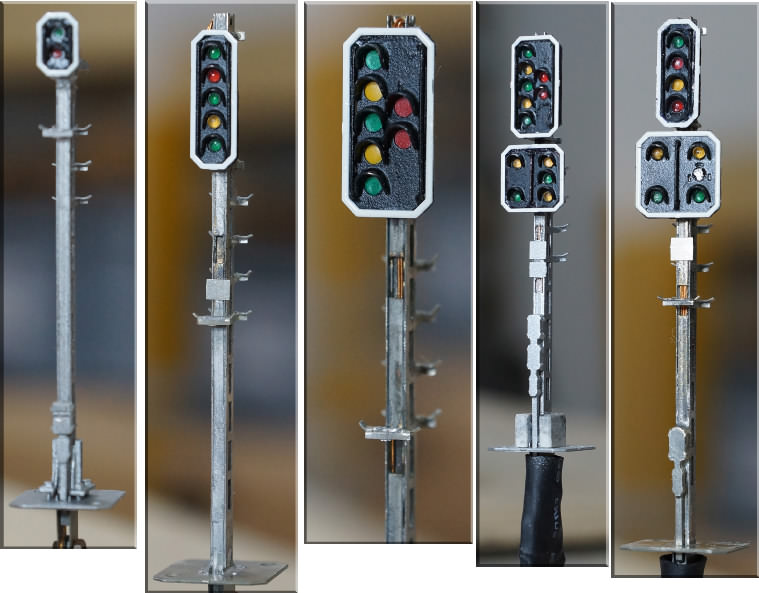

zusammenstellung

Prototypen aus Neusilber Aetzteilen hergestellt, Ledoptik.





















Der Anfangplan 2014 mit MpC???

Modulanordnung darauf das Modell-BW nach Vorbild Rs-Lennep

Modulanordnung darauf das Modell-BW nach Vorbild RS-Lennep

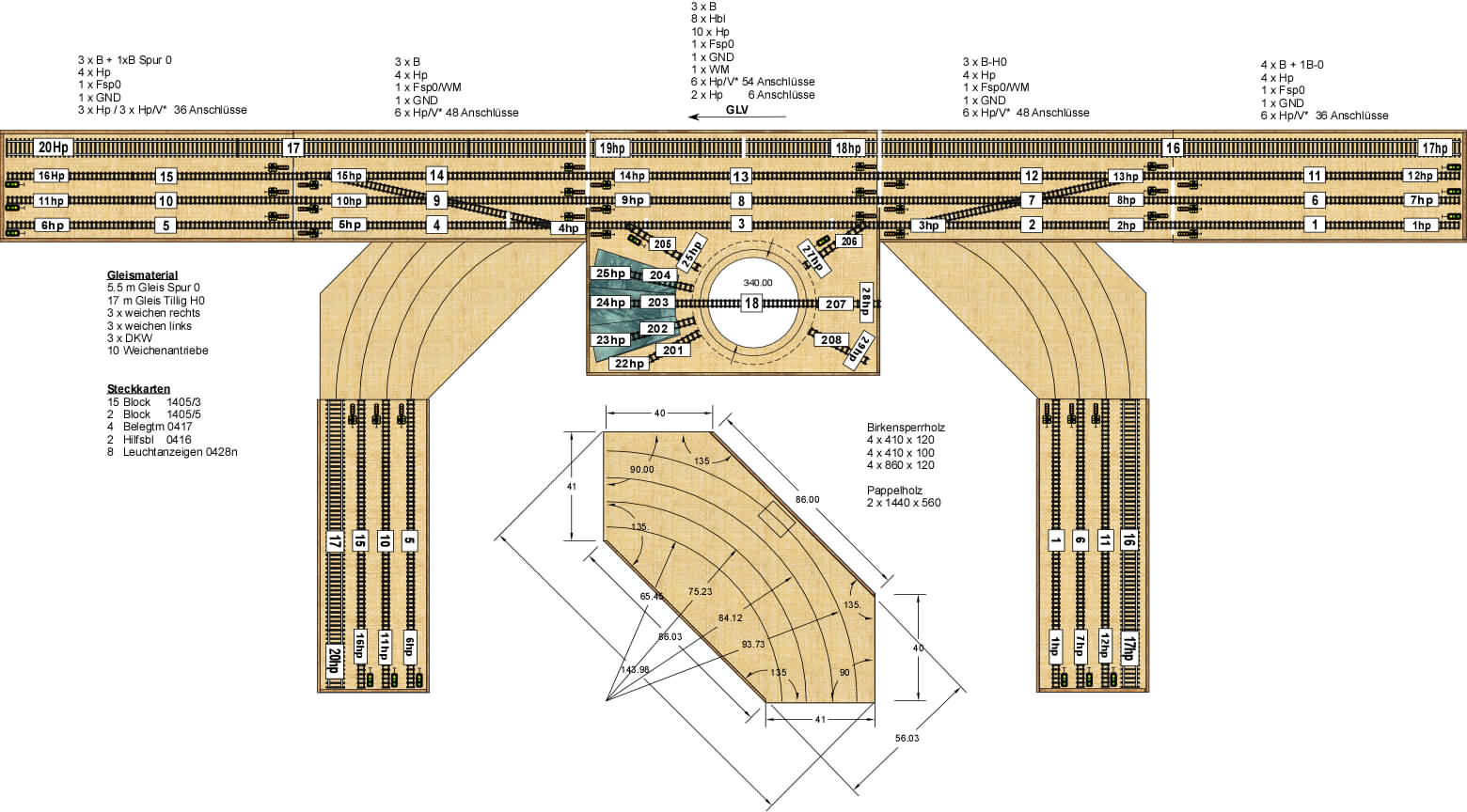

Testmodule(1) - Kopie

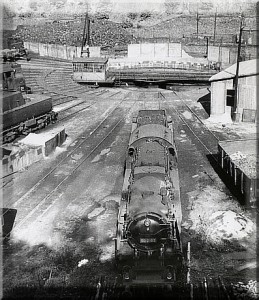

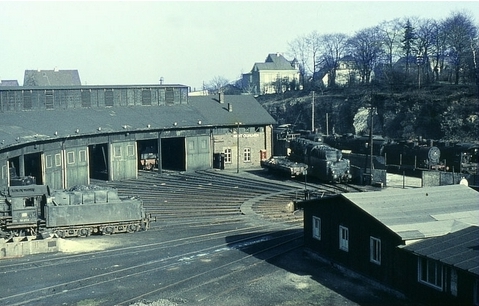

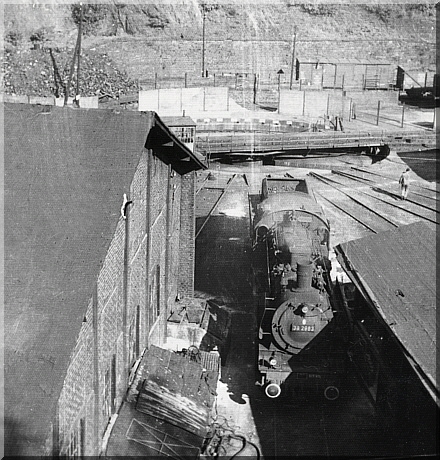

Vorbildplan und Bilder um 1935

Gleisplan BW-Lennep um 1935


Kohlebansen eng um die Drehscheibe angeordnet, dahinter die Verlade/Streckengleise.
